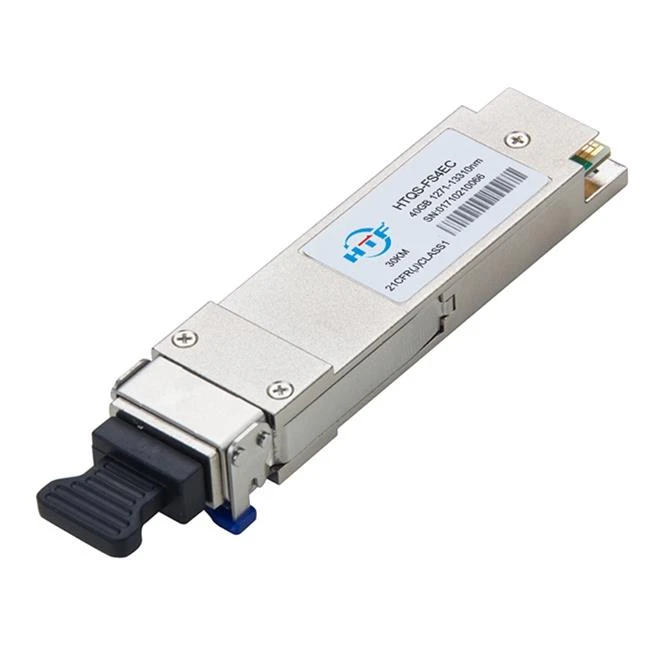

QSFP 40G ER-module

Algemene beschrijving

De module converteert 4 ingangskanalen (ch) van 10 Gb / s elektrische gegevens naar 4 CWDM optische signalen en multiplexeert ze in een enkel kanaal voor 40 Gb / s optische transmissie. Omgekeerd, aan de ontvangerzijde, de-multiplext de module optisch een 40 Gb / s-ingang in signalen van 4 CWDM-kanalen en converteert deze naar elektrische uitgangsgegevens met 4 kanalen.

De centrale golflengten van de 4 CWDM-kanalen zijn 1271, 1291, 1311 en 1331 nm als leden van het CWDM-golflengteraster gedefinieerd in ITU-T G694.2. Het bevat een duplex LC-connector voor de optische interface en een 38-pins connector voor de elektrische interface. Om de optische dispersie in het langeafstandssysteem te minimaliseren, moet in deze module single-mode fiber (SMF) worden toegepast.

Kenmerken

● Tot 11,2 Gb / s gegevenssnelheid per kanaal

● 4 CWDM-banen MUX / DEMUX

● Verzending tot 30 km

● SMF LC-duplexconnector

● QSFP + MSA-compatibel

● Elektrisch hot-pluggable

● Optisch linkbudget: 9,5 dBm

● Voldoet aan RoHS-6 en loodvrij

● Digitale diagnosemogelijkheden

● Enkele + 3,3 V voeding

● Maximaal stroomverbruik 3,5 W

● Volledig metalen behuizing voor superieure EMI-prestaties

● Bedrijfstemperatuur van behuizing

● Commercieel: 0 ~ + 70oC

toepassingen

● 40G Ethernet

● Datacenter

● Rug aan rug

● InfiniBand QDR

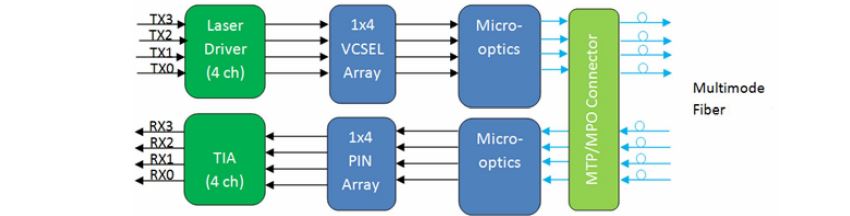

Zendontvanger blokdiagram

Leveren, verzenden

● Grote productiecapaciteit en snelle levertijd;

● Met ervaren technisch team ondersteunend;

● Aangepast etiket en pakket, aangeboden ODM en OEM-service;

● 100% nieuwe materialen voor productie en 100% betrouwbare kwaliteit.

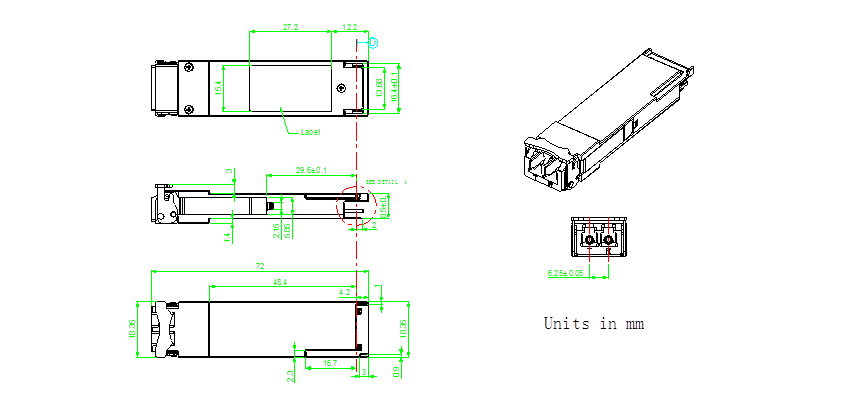

Mechanische afmetingen

FAQ

1. Vraag: Wat zijn de verschillen tussen MTP / MPO-interface en LC-interface 40G QSFP + transceivers?

Antwoord: Aan de ene kant worden de HTFuture 40G QSFP + transceivers met LC-interface gebruikt voor langeafstandstransmissie via single-mode glasvezel, en die met MTP / MPO-interface worden gebruikt voor korteafstandstransmissie via multimode-vezel. Aan de andere kant, voor de HTFuture 40G QSFP + transceivers met LC-interface, kunnen ze niet worden gesplitst in 4x10G omdat ze 4 golflengten op een paar single-mode vezels gebruiken en zich niet lenen om in 4 paren te "splitsen" zonder substantiële complexiteit om splitst de golflengten uit. Voor de HTFuture 40G QSFP + transceivers met MTP / MPO-interface kunnen ze worden gebruikt in 4x10G-connectiviteit via een externe 12-glasvezel parallelle naar 2-vezel duplex breakout-kabel, die de 40G-transceiver verbindt met vier 10G optische interfaces.

2. Vraag: Kan de 40G QSFP + LR4-transceivers rechtstreeks werken met 10G LR-transceivers voor 4x10G-connectiviteit?

Antwoord: Nee, de 40G QSFP + LR4-transceivers kunnen niet rechtstreeks met 10G LR-transceivers werken omdat de 40G QSFP + LR4-transceivers LC-connectoren gebruiken in plaats van MTP / MPO-connectoren. Als u transceivers nodig hebt om 4x10G-connectiviteit te hebben, worden de QSFP-PLR4-40G-transceivers ten zeerste aanbevolen.

3. Vraag: Welk kabeltype is nodig voor de 40G LR4-transceivers?

Antwoord: De HTFuture 40GBASE-LR4 QSFP + transceivers gebruiken duplex single mode fiber patchkabels met LC / UPC-connectoren.

4. Vraag: Wat is uw doorlooptijd voor bulks?

Antwoord: tot nu toe, voor bulks bestellen binnen 1000 stks, onze levertijd is ongeveer een week.

5. Vraag: Wat is uw betalingstermijn?

Antwoord: T / T, PayPal, enz. We kunnen verder bespreken.
