Kenmerken
40-kanaals 100 GHz DWDM gecombineerde multiplexer en demultiplexer (MUX & DEMUX)
Standalone compacte vormfactor-1U, installatievriendelijk
Plug'n play: vereist geen configuratie
Groen product: volledig passief, heeft geen stroom nodig en geen koeling
Laag Laag invoegverlies, invoegverlies ≤6dB, typ 4,5dB
Uniforme variatie in invoegverlies over de 40 kanalen - minder dan 1 dB (typisch 0,6 dB) per MUX of DEMUX
Hoge kanaalisolatie: aangrenzende isolatie ≥25dB; niet-aangrenzende isolatie ≥35dB
1% monitorpoort voor MUX en DEMUX, online monitoring 40ch-prestaties
Compatibel met 100 GHz ITU Grid DWDM actieve transponders en transceivers van Htfuture en andere derde partijen
Hoge betrouwbaarheid, MTBF van 100 jaar
Ontworpen voor Telcordia / Bellcore GR-120
Toepassing:
DWDM-transmissie
Metro- en langeafstandsnetwerken
Point-to-point DWDM-vezeloptimalisatie
Lineaire DWDM-vezeloptimalisatie voor toevoegen / neerzetten
Optische specificaties
parameters | Notes | bestek | |
min | Max | ||
kanalen | 40Ch / 48ch | ||
Kanaalafstand | 100 GHz | ||
Kenmerken | Kenmerken | Kenmerken | |
ITU-frequentie | Op ITU-grid in C-band | 196.0THz | 192.1THz |
ITU-golflengte | Op ITU-grid in C-band | 1530.33nm | 1561.42nm |
Nauwkeurigheid middenfrequentie | Maximum van de absolute afwijking van de middengolflengte van 3 dB van het ITU-rooster over alle kanalen | -0.05nm | + 0,05 nm |
Invoegverlies | Maximaal van het invoegverlies over de ITU-pass-band over alle kanalen | 6.0dB | |
Invoegverlies @ mon | 1% monitorpoort | 22dB | |
Insertieverlies Uniformiteit | Maximale variantie bij invoegverlies over alle kanalen | 1.0dB | |
Rimpeling | Maximum van de verliesvariantie over de ITU-pass-band over alle kanalen | 0.75dB | |
1dB bandbreedte | 1 dB vanaf min. Inbrengverlies, volledige breedte, gemiddelde polarisatie | 0.36nm | |
3DB-bandbreedte | 3 dB vanaf min Insteekverlies, volledige breedte, gemiddelde polarisatie | 0.51nm | |
Aangrenzende kanaalisolatie | Verhouding van piektransmissie tot de maximale transmissie over beide aangrenzende doorlaatbanden | 25dB | |
Niet-aangrenzende kanaalisolatie | Verhouding van piektransmissie in kanaaldoorlaatbanden tot maximale transmissie over alle niet-aangrenzende doorlaatbanden | 35dB | |
Totale overspraak | Verhouding van vermogen in kanaal tot vermogen in alle andere pass-bands | 21dB | |
Polarisatie afhankelijk verlies | Maximale transmissieverhouding over alle polarisatietoestanden, over de ITU-doorlaatband | 0.5dB | |
Terugkeer verlies | 40dB | ||
Polarisatiemodusvertraging (PMD) | In Referentie Passband via alle kanalen | 0.5ps | |
Chromatische dispersie | In Referentie Passband via alle kanalen | -20ps / nm | 20ps / nm |
Kanalenlijst
Kanaal | Op ITU-grid in C-band | Kanaal | Op ITU-grid in C-band | ||
Frequentie (THz) | Golflengte (nm) | Frequentie (THz) | Golflengte (nm) | ||
C21 | 192,1 | 1560,61 | C41 | 194,1 | 1544,53 |
C22 | 192.2 | 1559,79 | C42 | 194.2 | 1543,73 |
C23 | 192.3 | 1558,98 | C43 | 194,3 | 1542,94 |
C24 | 192,4 | 1558,17 | C44 | 194.4 | 1542,14 |
C25 | 192,5 | 1557,36 | C45 | 194.5 | 1541,35 |
C26 | 192,6 | 1556,55 | C46 | 194,6 | 1540,56 |
C27 | 192,7 | 1555,75 | C47 | 194.7 | 1539,77 |
C28 | 192,8 | 1554,94 | C48 | 194.8 | 1538,98 |
C29 | 192.9 | 1554,13 | C49 | 194.9 | 1538,19 |
C30 | 193.0 | 1553,33 | C50 | 195.0 | 1537,40 |
C31 | 193,1 | 1552,52 | C51 | 195.1 | 1536,61 |
C32 | 193,2 | 1551,72 | C52 | 195,2 | 1535,82 |
C33 | 193,3 | 1550,92 | C53 | 195,3 | 1535,04 |
C34 | 193,4 | 1550,12 | C54 | 195,4 | 1534,25 |
C35 | 193,5 | 1549,32 | C55 | 195.5 | 1533,47 |
C36 | 193.6 | 1548,51 | C56 | 195.6 | 1532,68 |
C37 | 193.7 | 1547,72 | C57 | 195,7 | 1531,90 |
C38 | 193.8 | 1546,92 | C58 | 195.8 | 1531,12 |
C39 | 193.9 | 1546,12 | C59 | 195,9 | 1530,33 |
C40 | 194.0 | 1545,32 | C60 | 196.0 | 1529,56 |
Milieu omstandigheden
| parameters | Notes | bestek | eenheden | ||
min | Typ | Max | |||
Bedrijfstemperatuur | -5 | +65 | ° C | ||
Bewaar temperatuur | -40 | 85 | ° C | ||
Relatieve vochtigheid | 0 | 90 | % | ||
Pakketafmetingen | 19 "rek | 440 (W) x 43,6 (H) x 200 (D) | mm | ||
Model | Functie | Golflengte (nm) |
HT6000-AAWG402-mon | DWDM Passieve 40CH MUX en 40CH DEMUX met monitorpoort ILoss 3 ~ 6dB typische 4,5db, duplex LC / UPC | 1529.55 - 1560.61 (Channel 21-60 ITU Grid) |
HT6000-AAWG402 | DWDM Passief 40CH MUX en 40CH DEMUX ILoss 3 ~ 6dB typische 4,5db, duplex LC / UPC | 1529.55 - 1560.61 (Channel 21-60 ITU Grid) |
V1: Hoeveel kanaalmultiplex en de-multiplex wordt bereikt?
A1: Met bijpassende MUX DEMUX-eenheden geplaatst aan elk uiteinde van een optische link,
Onder Dual fiber kan het bidirectionele 40CH datamultiplexing en demultiplexing bereiken. Onder Enkele vezel kan het bidirectionele 20CH datamultiplexing en demultiplexing bereiken.
V2: Hoe worden Single Fiber en Dual Fiber verbonden?
De volgende afbeelding toont u de details.

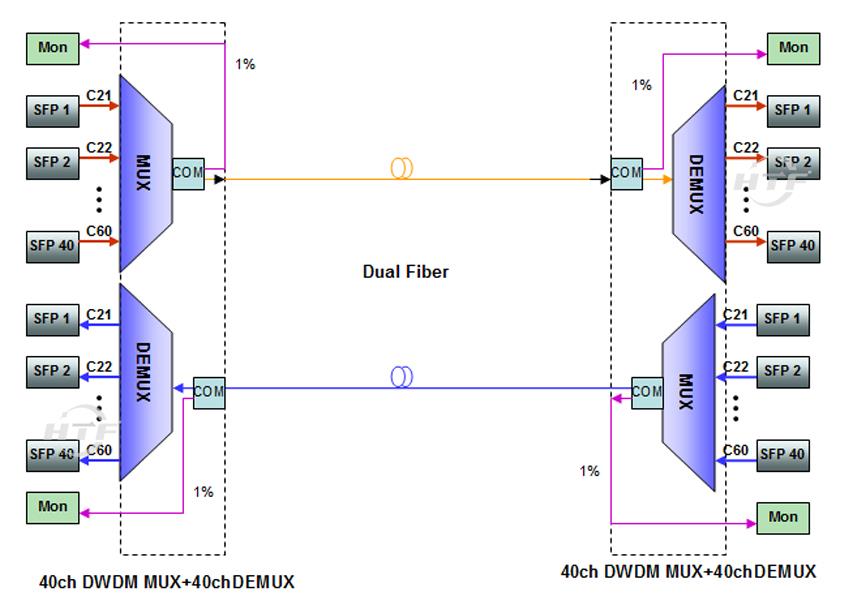

1% monitorpoort voor MUX en DEMUX
