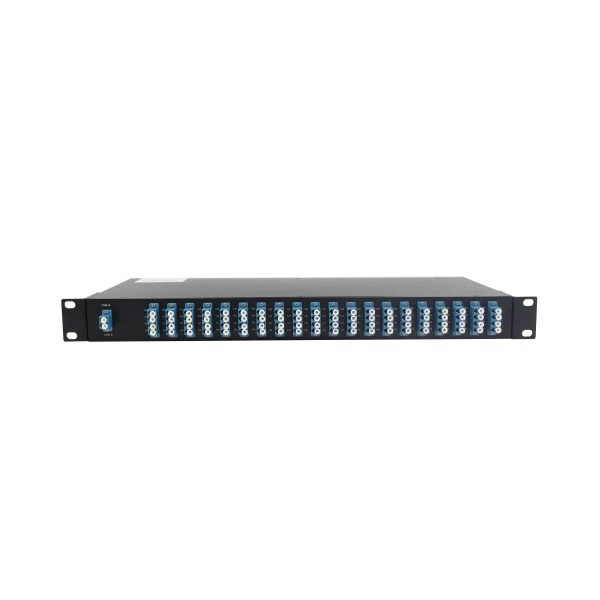

De 40-kanaals AWG kan worden gebruikt als een zelfstandig tafelapparaat of worden gemonteerd in 1-een eenheidsruimte van een 19-inch datarek. De complete passieve oplossing vereist geen stroomkabels en geen configuratie; het is een echte plug-and-play-oplossing.
Het is ideaal om de vezelcapaciteit tussen twee locaties te vergroten zonder dat er extra vezels moeten worden geïnstalleerd of gehuurd.
Functies
40-kanaals 100 GHz DWDM gecombineerde multiplexer en demultiplexer (MUX & DEMUX)
Standalone compacte vormfactor-1U, installatievriendelijk
Plug'n play: vereist geen configuratie
Groen product: volledig passief, heeft geen stroom nodig en geen koeling
Laag Laag invoegverlies, invoegverlies Minder dan of gelijk aan 6dB, type 4.5dB
Gelijkmatige variatie tussen invoegverlies over de {{0}}kanalen - minder dan 1dB (typisch 0,6dB)per MUX of DEMUX
Hoge kanaalisolatie: aangrenzende isolatie Groter dan of gelijk aan 25dB; niet-aangrenzende isolatie Groter dan of gelijk aan 35dB
Optionele 1 procent monitorpoort voor MUX en DEMUX, online monitoring 40ch-prestaties
Compatibel met 100 GHz ITU Grid DWDM actieve transponders en transceivers van HTF en andere derde partijen
Hoge betrouwbaarheid, MTBF van 100 jaar
Ontworpen voor Telcordia / Bellcore GR-120
toepassingen
DWDM-transmissie
Metro- en langeafstandsnetwerken
Point-to-point DWDM-vezeloptimalisatie
Lineaire add/drop DWDM-vezeloptimalisatie
Optische specificaties
|
Parameters |
Notities |
Specificaties |
|
|
min |
Max |
||
|
Kanalen |
40K |
||
|
Kanaalafstand |
100 GHz |
||
|
Referentie Pass-band |
Ten opzichte van ITU Grid |
± 0.1nm |
|
|
ITU-frequentie |
Op ITU-raster in C-band |
196.0THz |
192,1 THz |
|
ITU-golflengte |
Op ITU-raster in C-band |
1530,33 nm |
1561,42 nm |
|
Center Frequentie Nauwkeurigheid |
Maximum van de absolute afwijking van de 3 dB centrale golflengte van het ITU-raster over alle kanalen |
-0.05nm |
plus 0.05nm |
|
Invoegverlies |
Maximum van het invoegverlies over de ITU-doorlaatband over alle kanalen |
|
6.0dB |
|
Invoegverlies@mon
|
1 procent monitorpoort |
|
22 dB |
|
Uniformiteit van invoegverlies |
Maximale variantie van invoegverlies over alle kanalen |
|
1.0dB |
|
Rimpeling |
Maximum van de verliesvariantie over de ITU-doorlaatband over alle kanalen |
|
0.75dB |
|
1dB bandbreedte |
1dB vanaf minimaal invoegverlies, volledige breedte, gemiddelde polarisatie |
0.36nm |
|
|
3dB bandbreedte |
3 dB vanaf minimaal invoegverlies, volledige breedte, gemiddelde polarisatie |
0.51nm |
|
|
Aangrenzende kanaalisolatie |
Verhouding van piektransmissie tot de maximale transmissie over beide aangrenzende doorlaatbanden |
25 dB |
|
|
Niet-aangrenzende kanaalisolatie |
Verhouding van piektransmissie in kanaaldoorlaatbanden tot maximale transmissie over alle niet-aangrenzende doorlaatbanden |
30 dB |
|
|
Totale overspraak |
Verhouding tussen vermogen in kanaal en vermogen in alle andere doorlaatbanden |
21 dB |
|
|
Polarisatieafhankelijk verlies |
Maximale verhouding van transmissies over alle polarisatietoestanden, over de ITU-doorlaatband |
|
0.5dB |
|
Terugkeer verlies |
|
40 dB |
|
|
Polarisatie Mode Vertraging (PMD) |
In Reference Passband over alle kanalen |
|
0.5 ps |
|
Chromatische dispersie |
In Reference Passband over alle kanalen |
-20ps/nm |
20ps% 2fnm |
Kanalen lijst
Opmerking: connector is inbegrepen
|
Kanaal |
Op ITU-raster in C-band |
Kanaal |
Op ITU-raster in C-band |
||
|
Frequentie (THz) |
Golflengte (nm) |
Frequentie (THz) |
Golflengte (nm) |
||
|
C21 |
192.1 |
1560.61 |
C41 |
194.1 |
1544.53 |
|
C22 |
192.2 |
1559.79 |
C42 |
194.2 |
1543.73 |
|
C23 |
192.3 |
1558.98 |
C43 |
194.3 |
1542.94 |
|
C24 |
192.4 |
1558.17 |
C44 |
194.4 |
1542.14 |
|
C25 |
192.5 |
1557.36 |
C45 |
194.5 |
1541.35 |
|
C26 |
192.6 |
1556.55 |
C46 |
194.6 |
1540.56 |
|
C27 |
192.7 |
1555.75 |
C47 |
194.7 |
1539.77 |
|
C28 |
192.8 |
1554.94 |
C48 |
194.8 |
1538.98 |
|
C29 |
192.9 |
1554.13 |
C49 |
194.9 |
1538.19 |
|
C30 |
193.0 |
1553.33 |
C50 |
195.0 |
1537.40 |
|
C31 |
193.1 |
1552.52 |
C51 |
195.1 |
1536.61 |
|
C32 |
193.2 |
1551.72 |
C52 |
195.2 |
1535.82 |
|
C33 |
193.3 |
1550.92 |
C53 |
195.3 |
1535.04 |
|
C34 |
193.4 |
1550.12 |
C54 |
195.4 |
1534.25 |
|
C35 |
193.5 |
1549.32 |
C55 |
195.5 |
1533.47 |
|
C36 |
193.6 |
1548.51 |
C56 |
195.6 |
1532.68 |
|
C37 |
193.7 |
1547.72 |
C57 |
195.7 |
1531.90 |
|
C38 |
193.8 |
1546.92 |
C58 |
195.8 |
1531.12 |
|
C39 |
193.9 |
1546.12 |
C59 |
195.9 |
1530.33 |
|
C40 |
194.0 |
1545.32 |
C60 |
196.0 |
1529.56 |
