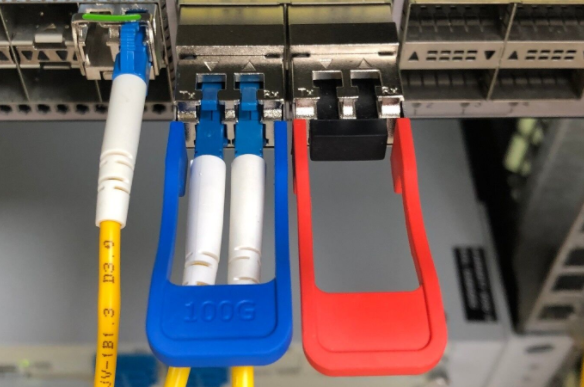

Aan de verzendkant, net zoals de vracht in de container moet worden geplaatst om het transport van goederen te vergemakkelijken, wordt de40G/100Gsignaal aan de clientzijde moet ook worden geïnstalleerd in de OTU3/OTU4-signaal "container". OTU3/OTU4 zijn eigenlijk signaalcontainers van verschillende groottes. OTU3 kan 40 G-signalen bevatten en OTU4 kan 100 G-signalen bevatten. Het door de laser uitgezonden laserlicht wordt door de polarisatiebundelsplitser in twee verticale richtingen X en Y verdeeld.
Voor de 100G coherente optische transmissiesystemen wordt het OTU4-signaal omgezet in 4 signalen en worden de lasersignalen in de twee polarisatierichtingen respectievelijk gemoduleerd door PM-QPSK. Het gemoduleerde gepolariseerde licht wordt via de polarisatiecombinator gecombineerd tot een laserstraal en naar de optische vezellijn verzonden en naar de afstandsbediening gestuurd. Op soortgelijke wijze wordt voor een 40G coherent optisch transmissiesysteem het OTU3-signaal omgezet in twee signalen, en worden de lasersignalen in de twee polarisatierichtingen respectievelijk gemoduleerd door PM-BPSK. PM-QPSK (Polarization-multiplexed Quadrature Phase Shift Keying) en PM-BPSK (Polarization Multiplexed Binary Phase Shift Keying) zetten beide informatiesignalen om in een geschikte manier voor lijntransmissie van signalen. Ik zal het hier niet diepgaand bespreken. Lezers die geïnteresseerd zijn in begrip kunnen verwijzen naar gerelateerde technische boeken op het gebied van digitale modulatietechnologie.
Aan de ontvangende kant wordt het ontvangen signaallicht door de polarisatiebundelsplitser verdeeld in de X- en Y-polarisatierichtingen. De lokale oscillatorlaser scheidt ook het gepolariseerde licht in de X- en Y-richting om coherent te zijn met het ontvangen signaallicht. Het coherente signaal komt de DSP-module (Digital Signal Processing, Digital Signal Processing) binnen na foto-elektrische conversie en analoog naar digitaal verwerking door de ADC-module (Analog to Digital Converter). De DSP-module compenseert digitaal signaalvervormingen zoals chromatische dispersie en polarisatiemodusdispersie op het optische pad, en herstelt later het oorspronkelijke signaal.
Door gebruik te maken van de coherente ontvangsttechnologie, kan de40G/100G Een coherent optisch transmissiesysteem hoeft niet te worden uitgerust met een vaste dispersiecompensatiemodule (DCM) en een afstembare dispersiecompensatiemodule (TDCM), die de configuratie van vezelversterkers in het systeem vermindert en geen glasvezelverbindingslengte en -spreiding vereist. Meting verlaagt niet alleen de systeemconfiguratiekosten en de investering in mankracht, maar verbetert ook de prestaties van het optische vezeltransmissienetwerk.
40G/100G coherente signalen kunnen worden gemengd en verzonden met traditionele 10G/40G-golflengtesignalen, waardoor de soepele upgrade wordt gerealiseerd van traditionele netwerken die zijn uitgerust met DCM om40G/100Gsamenhangende netwerken.
