Onderscheid de golflengte door de kleur van de trekring van deoptische module
Om hun eigen optische modules te onderscheiden, kunnen verschillende fabrikanten ze onderscheiden door hun golflengte, transmissieafstand, verpakking, enz. Weet u welke andere methoden kunnen worden gebruikt om ze te onderscheiden? Vandaag leert de editor je om de golflengte van de optische module te onderscheiden door de kleur van de trekring.

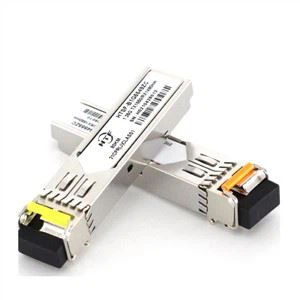

Veelgebruikte optische modules hebben vier golflengten,850nm, 1310nm, 1490nm, 1550nm. Onder hen, de kleur van de trekring die overeenkomt met:850nm van deGigabitSFP optischmoduleis zwart, de kleur van de trekring die overeenkomt met 1310nm is blauw en de kleur van de trekring van 1490nm is paars, maar de kleur van de trekring van 1550nm is meestal geel. Afstand van meer dan 80 km optische module gebruikt meestal de groene pul-ring.
Specifieke gegevens zoals weergegeven in de tabel:
CWDM optisch module, de kleur van de trekring is kleurrijk, er zijn in totaal 18 golflengten en de band is verdeeld in voorgolf en nagolf, de voorgolf is 1270nm-1450nm; de nagolf is 1470nm -1610nm.
Tde specifieke golflengteovereenkomstige kleur van de trekring is te zien in de onderstaande tabel:.
10G dual-fiber optische moduleheeft hoofdzakelijk drie golflengten: 850nm, 1310nm, 1550nm. De kleur van de trekring die overeenkomt met de golflengte van 850 nm is zwart, de kleur van:de trekring van1310nmis blauw, de kleur van de trekring van 1550nm en 40KM is rood en de kleur van de trekring van 1550nm en 80KM is rood of wit.
10G optische module met enkele vezel golflengte en trekringkleur zijn 1270nm (zwart), 1330nm (blauw), 1490nm (paars), 1550nm (geel).
Het bovenstaande is de volledige inhoud van de kleur van de trekring van de optische module die door de editor is geïntroduceerd. Als je meer wilt weten over optische modules, like en volg dan!
