Gebruik voordat u verbinding maakt absolute alcohol om het glasvezelsnoer te reinigen.
Gebruik vervolgens Fiber End-face Visual Inspector om te controleren.
Moet ervoor zorgen dat het schoon is voordat u verbinding maakt,
Maak de MUX DEMUX en optische transceiver niet vuil. Bereid optische vermogensmeter voor om te controleren of u verbinding maakt en of u licht hebt.

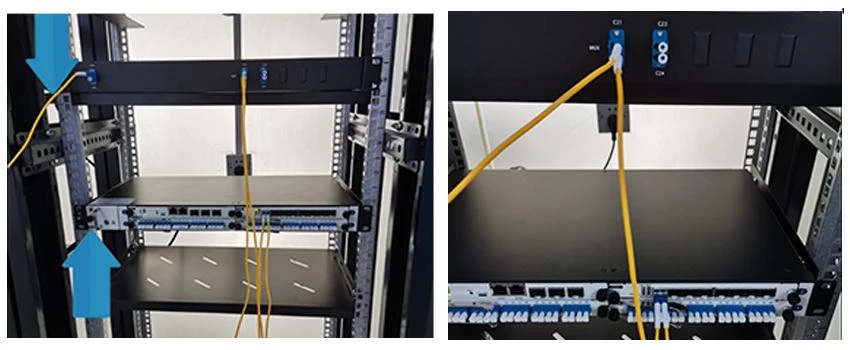

Gebruik patchsnoer om de MUX en optische transceiver (switch/equipment) aan te sluiten
We gebruiken deze HT6000 DWDM systeemapparatuur als schakelaar om de installatietesten uit te voeren.

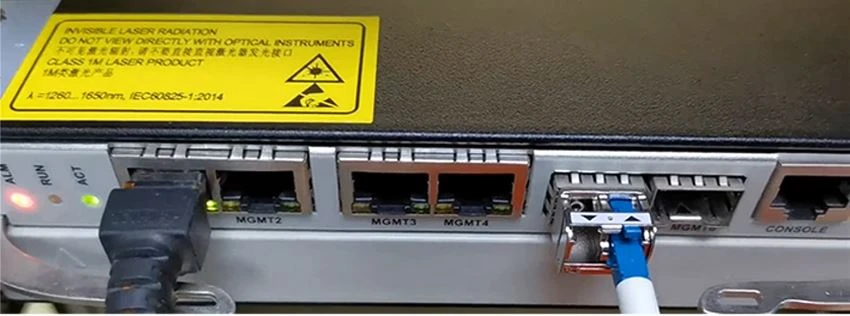

C21 SFP sluit aan op switch, gebruik patch cord connect C21 SFP Tx connect op MUX C21
C21 SFP Rx maakt verbinding met MUX C22
U de com Port testen. Als deze COM het licht kan ontvangen, laat zien dat de MUX in orde is, is SFP-transceiver ook ok.
Kan de DEMUX C21-poort testen, ervoor zorgen dat het licht<-8~-22, so="" this="" is="">
C22 SFP sluit aan op switch, Gebruik patchsnoer om C22 SFP Rx-verbinding aan te sluiten op DEMUX C21 C22 SFP Tx-verbinding met DEMUX C22
U de Mux C22-poort testen,
Zorg ervoor dat het licht<-8~-22, so="" this="" is="" ok.="" the="" mux="" is="" ok,="" sfp="" transceiver="" is="" also="">
C21 SFP Rx maakt verbinding met Mux C22
Hoe installeer je C23 C24 Module?
C23 SFP sluit aan op switch, Gebruik patchsnoer om C21 SFP Tx aan te sluiten op MUX C23, C23 SFP Rx maakt verbinding met Mux C24.
C24 SFP sluit aan op switch, Gebruik patchsnoer om C24 SFP Tx aan te sluiten op DEMUX C24, C24 SFP Rx maakt verbinding met DEMUX C23.
