Weet jij hoe je single fiber 4CH DWDM moet aansluitenMUX Demuxmet transceiver en schakelaar, topologiediagrammen zoals hieronder afgebeeld? Ik laat het je stap voor stap zien.
Stap 1: Bereid alle materialen voor
Gebruik voordat u verbinding maakt Absolute alcohol om het glasvezel patchsnoer schoon te maken.
Gebruik vervolgens Fiber End-face Visual Inspector om te controleren. Zorg ervoor dat het schoon is voordat u het aansluit.
Voorkom dat de MUX DEMUX en optische transceiver vuil worden. Bereid de optische vermogensmeter voor om te controleren of deze goed is aangesloten.
Bereid DWDM-zendontvangers voor
Bereid 4CH Mux Demux voor
Stap 2: gebruik een patchkabel om de MUX en optische transceiver (schakelaar/apparatuur) aan te sluiten

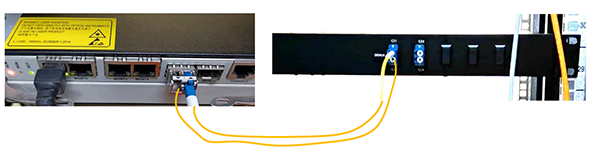

① Plaats op een locatie C21 SFP in de switchpoort, gebruik een patchkabel om de C21 SFP Tx-poort aan te sluiten op de MUX C21-poort, de C21 SFP Rx-poort op de MUX C22-poort

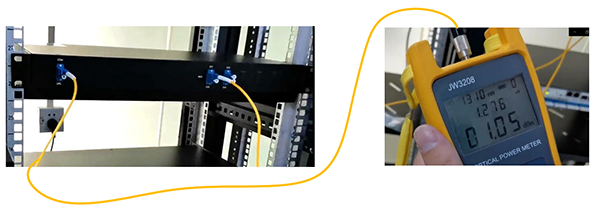

② U kunt de vermogensmeter gebruiken om de COM-poort te testen, dit kan het optische zendvermogen testen. Als COM het licht kan ontvangen, laat dan zien dat de MUX in orde is, de SFP-transceiver ook in orde is en dat uw verbinding in orde is.
③ Plaats op de B-site C22 SFP in de switch-poort, gebruik een patchkabel om C22 SFP Tx aan te sluiten op DEMUX C22-poort, C22 SFP Rx op DEMUX C21 aan te sluiten

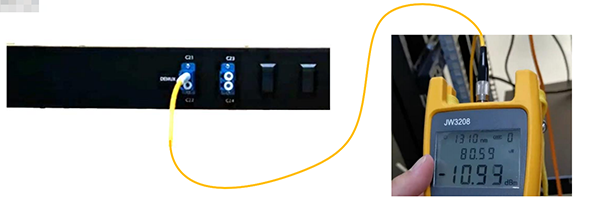

④ U kunt de vermogensmeter gebruiken om deDemuxC21-poort, dit is de optische Rx-voeding. Zorg ervoor dat het licht is<-8~-22, This means C21 channel connection is ok. You use can same method to test C22, C23, C24 connection.
⑤ Plaats de C23 SFP in de switch, gebruik een patchkabel om de C23 SFP Tx-poort aan te sluiten op de MUX C23-poort, de C23 SFP Rx-poort aan te sluiten op de Mux C24-poort.
Plaats C24 SFP in switch, gebruik patchkabel om C24 SFP Tx-poort aan te sluiten op DEMUX C24-poort, C24 SFP Rx-poort aan te sluiten op DEMUX C23-poort.
