Over het algemeen kunnen de MPO-kabels en -connectoren op 3 manieren worden gebruikt, namelijk: MPO/MTP-adapters, MTP/MPO-LC-cassette, MTP-LC Breakout-patchpaneel, Transceivers met MTP/MPO-interface, MPO/MTP breakout-kabels vormen een uitzondering voor deze methoden.
1. MPO/MTP-adapters
Elk afzonderlijk MPO-element (trunk, adapter, patchcord) is ingedeeld naar type (A, B of C) en draagt bij aan het handhaven van de vereiste polariteit zodat de juiste zender met de juiste ontvanger communiceert.
Maar wanneer wordt verwezen naar het end-to-end-systeem, verwijzen normen naar de 'connectiviteitsmethode', die ook A, B of C kan zijn. Dit moet niet worden verward met het type van elk afzonderlijk element. Een A-, B- of C-verbindingsmethode komt alleen overeen met het type MPO-trunkkabel.Een methode A-verbinding voor end-to-end parallelle signalen gebruikt bijvoorbeeld 1 Type A-trunk, 2 Type A-adapters, 1 Type A-patchkabel aan het ene uiteinde en 1 Type B-patchkabel aan het andere uiteinde. Hier wordt een "key-up-to-key-down" paringsconfiguratie voor MPO-connectoren weergegeven. Deze methode wordt gebruikt om de polariteit van de vezels te behouden.
2. MTP/MPO-LC-cassette: plug-and-play voor snelle installatie
MTP/MPO-vezelcassettemodules zijn uitgerust met 12 of 24 vezels en hebben LC-, SC- of E2000-adapters aan de voorkant en MTP/MPO-connector aan de achterkant. Zo kunnen gebruikers de vezels die door een trunkkabel worden aangevoerd, nemen en distribueren naar een duplex LC-kabel. Het is een gesloten eenheid die 8, 12 of 24 vezelfabrieksafgesloten fan-outs binnenin huisvest. MTP/MPO-cassette zorgt voor de snelle implementatie van datacenterinfrastructuur met hoge dichtheid en ondersteunt verbeterde probleemoplossing en herconfiguratie tijdens MAC's.

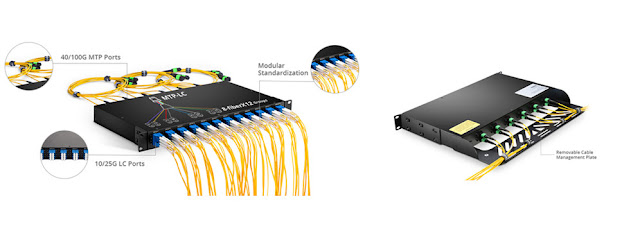

3. MTP-LC Breakout-patchpaneel: de weg vrijmaken voor 40/100G-migratie
Het dataverkeer blijft versnellen en legacy 10/25G-systemen zijn er nauwelijks genoeg voor, waardoor migratie naar 40/100G met hogere snelheden noodzakelijk is. Het 96-vezel MTP-LC breakout patchpaneel kan helpen bij het maken van de overgang: gebruik MTP-kabels om uw 40/100Gb-switches aan te sluiten op de achterste poorten van het paneel en voeg vervolgens duplex LC-kabels toe om uw 10 Gb-apparaten aan te sluiten op de voorste poorten van het breakout-paneel. Dit MTP-LC breakout-patchpaneel is ontworpen met een verwijderbare kabelbeheerplaat aan de achterkant, het vereenvoudigt effectief de organisatie van de trunkkabel, vereenvoudigt de installatie en vermindert de wirwar van kabels.
4. Zendontvangers met MTP/MPO-interface
Tegenwoordig zijn er verschillende 40G-transceivers op de markt, maar er zijn voornamelijk twee interfaces die worden gebruikt door 40G QSFP plus transceivers: MTP/MPO en LC. Over het algemeen worden de 40G QSFP plus-transceivers met LC-interface gebruikt voor transmissie over lange afstand via single-mode glasvezel (SMF), en QSFP plus-transceivers met MTP/MPO-interface worden gebruikt voor transmissie over korte afstand via multimode-vezel (MMF). Voor sommige 40G-transceivers met MTP/MPO-interface, zoals 40GBASE-PLRL4 en 40GBASE-PLR4, kunnen ze echter transmissie over lange afstand via SMF ondersteunen.
Verbindingsregels
Ik kan enkele vuistregels voorstellen wanneer u overweegt de MPO/MTP-kabels en de onderstaande gebieden aan te sluiten.
· Gebruik bij het maken van een MPO-verbinding altijd één mannelijke connector en één vrouwelijke connector plus één MPO-adapter.
· Verbind nooit een man met een man of een vrouw met een vrouw.
Bij een female-to-female verbinding zullen de vezelkernen van de twee connectoren niet op exact dezelfde hoogte komen omdat de geleidepennen ontbreken.
Dat zal leiden tot prestatieverlies.Een man-naar-man verbinding heeft nog meer rampzalige gevolgen.
Daar raken de geleidepennen tegen de geleidepennen zodat er geen contact wordt gemaakt. Dit kan ook de connectoren beschadigen.
· Demonteer nooit een MPO-connector - De pinnen zijn moeilijk los te maken van een MPO-connector en de vezels kunnen daarbij breken.
