Passief DWDM-systeem versus actief DWDM-systeem
Dichte golflengteverdeling multiplexing (DWDM) is een golflengteverdeling multiplexing (WDM) technologie die de transmissiecapaciteit van bestaande glasvezelnetwerken uitbreidt. Bespaar veel vezelbronnen in transmissietoepassingen.Er zijn momenteel twee hoofdtypen DWDM-systemen: passieve DWDM-systemen en actieve DWDM-systemen.
Passief DWDM-systeem
Actieve componenten zoals vezelversterkers en dispersiecompensatoren worden niet gebruikt in passieve DWDM-systemen. De transmissieafstand van dit systeem wordt beperkt door het zendvermogen van optische modules, maar het heeft het voordeel van een hoge kanaalcapaciteit en wordt voornamelijk gebruikt in metropolitane gebiedsnetwerken en een hoge kanaalcapaciteit in hogesnelheidstransmissielijnen.
Actief DWDM-systeem

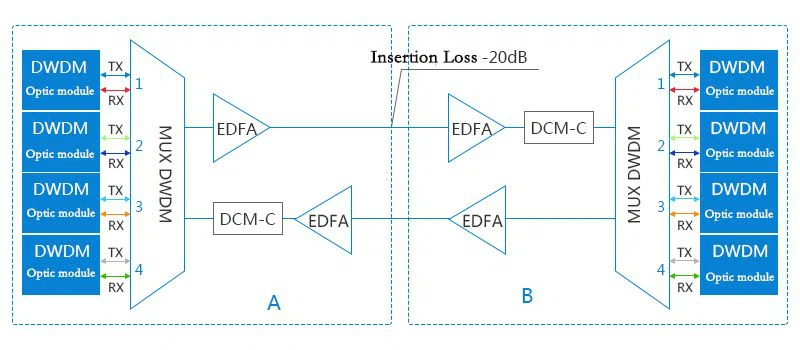

Actieve DWDM is een systeem dat transponders omvat die optisch-elektrisch-optisch (OEO) conversie uitvoeren.Daarnaast zijn er meerdere erbium-gedoteerde vezelversterkers (EDFA) in het systeem om ervoor te zorgen dat de ontvangende kant optische signalen van hoge kwaliteit kan ontvangen, maar het aantal erbium-gedoteerde vezelversterkers (EDFA) zal worden beïnvloed door het vezeltype , het aantal golflengtekanalen, transmissiesnelheid, signaal-ruisverhouding (OSNR) en andere factoren.
De linklengte van een actief DWDM-systeem is niet alleen gerelateerd aan het aantal glasvezelversterkers en de signaal-ruisverhouding (OSNR), maar ook aan de spreiding van het optische signaal.Daarom moet bij het ontwerpen van een actief DWDM-systeem rekening worden gehouden met de spreiding van het optische signaal. Indien nodig kan een dispersiecompensator (DCM) worden toegevoegd aan het actieve DWDM-systeem. Opgemerkt moet worden dat de dispersiecompensator (DCM) het invoegverlies van de optische vezelverbinding zal vergroten en ook de transmissieafstand van het actieve DWDM-systeem zal beïnvloeden.
Passief DWDM-systeem versus actief DWDM-systeem
Passieve DWDM-systemen en actieve DWDM-systemen hebben hun eigen voor- en nadelen, die in deze sectie in detail zullen worden geïntroduceerd.
Voor- en nadelen van passieve DWDM-systemen
Kostenbesparingen: in vergelijking met actieve DWDM-backbones die zijn uitgerust met vezelversterkers en dispersiecompensatoren, kan passieve DWDM hogesnelheidstransmissielijnen bouwen met een hoge kanaalcapaciteit tegen lagere kosten.
Eenvoudig te gebruiken: Passive DWDM is een plug-and-play systeem dat eenvoudig en gemakkelijk te gebruiken is.
Passieve DWDM-systemen hebben echter ook tekortkomingen op de volgende gebieden:
Schaalbaarheid: Het aantal golflengtekanalen in passieve DWDM-systemen is beperkt. Als u het netwerk wilt uitbreiden, moet u meer passieve DWDM-apparaten gebruiken, waardoor het systeembeheer moeilijker wordt.
Voordelen en nadelen van actieve DWDM-systemen
Actieve DWDM-systemen ondersteunen een groter aantal golflengtekanalen, wat resulteert in een grotere bandbreedte en een hoger glasvezelgebruik.Bovendien is het actieve DWDM-systeem gemakkelijker te beheren, kunnen gebruikers de kanaalgolflengte online aanpassen zonder het systeem af te sluiten, en is de uitbreiding van het actieve DWDM-systeem eenvoudiger.
Vergeleken met passieve DWDM-systemen hebben actieve DWDM-systemen langere transmissieafstanden en hogere implementatiekosten.Bovendien gebruiken actieve DWDM-systemen ook optische vezelversterkers, dispersiecompensatoren en andere apparatuur, en hun inzet is ingewikkelder dan passieve DWDM-systemen.
afsluitende opmerkingen
Passieve DWDM-systemen en actieve DWDM-systemen hebben hun eigen voordelen, en we moeten geschikte DWDM-systemen inzetten volgens specifieke toepassingsvereisten.Ongeacht welk van de bovenstaande systemen wordt ingezet, een DWDM-multiplexer/demultiplexer is essentieel.
