Een industriële Ethernet-switch heeft meestal meerdere tot tientallen poorten en het interfacetype verandert met het type transmissiemedium. Omdat de snelheid en functie van Ethernet-switch verschillen, is het poorttype van Ethernet-switch ook anders.
De poorttypen van Ethernet-switches zijn onderverdeeld op basis van verschillende transmissiesnelheden
1. Overdrachtssnelheid is een cruciale factor om het type Ethernet-switchpoort te bepalen. Momenteel is de transmissiesnelheid van de Ethernet-switch 1G / 10G / 25G / 40G / 100G of zelfs hoger. Hieronder volgen de belangrijkste poorttypen van Ethernet-switches voor simultaan tolken.
Twisted pair RJ-45-interface
Dit is het meest voorkomende en meest gebruikte interfacetype. De stekker kan alleen in de vaste richting worden ingestoken. Het behoort tot het twisted pair Ethernet-interfacetype. Dit soort interface kan worden gebruikt in 10Base-T Ethernet, 100base TX Ethernet en 1000base TX Ethernet. Het transmissiemedium is twisted pair, maar er zijn verschillende vereisten voor het medium afhankelijk van de bandbreedte. In het bijzonder moet bij het aansluiten van 1000base TX Gigabit Ethernet ten minste kabel van categorie 5 worden gebruikt en kabel van categorie 6 om een stabiele en hoge snelheid te garanderen. Dit type poort kan worden gebruikt voor servertoegang in datacenter-, LAN- en desktop-switch-uplink of gigabit naar desktopbandbreedtetoepassingen.
SFP-poort
De SFP-poort (Mini GBIC-poort) is een kleine hot-swap-interface. In Ethernet is de snelheid van SFP's 1 GBIT / s, en in Fibre Channel-systemen is de snelheid van SFP's 4 GBIT / s. Wanneer de optische module van SFP in de Gigabit-switch met SFP-poort wordt gestoken en met verschillende kabels wordt gebruikt (optische vezeljumper of koperkabel), kan de langeafstandstransmissie worden gerealiseerd op de optische vezel en kan de korte-afstandstransmissie worden gerealiseerd op de koperen kabel. Als u bijvoorbeeld een SFP1g-zxc-55 optische module en LC duplex optische vezeljumperverbinding gebruikt, is de maximale transmissieafstand 160 km en bij gebruik van een SFP-GB-GE-t optische module (dwz een elektrische interfacemodule) en een klasse V-netwerk. kabelverbinding, de maximale transmissieafstand is 100 m.
SFP + - poort
De SFP + - poort (kleine inplugbare interface) is een verbeterde versie van de SFP-poort, die een transmissiesnelheid tot 10 Gbps kan ondersteunen. De SFP + - poort heeft achterwaartse compatibiliteit, dat wil zeggen dat de SFP + - poort de optische SFP-module kan ondersteunen, maar de transmissiesnelheid van de link wordt verlaagd tot 1 Gbps. Opgemerkt moet worden dat de SFP + optische module niet kan worden ondersteund op de SFP-poort omdat de snelheid van de SFP + optische module niet kan worden aangepast tot 1 Gbps.
SFP28-poort
De SFP28-poort is een upgrade van de SFP +, die beide dezelfde vorm en grootte hebben, maar de SFP28 kan een transmissiesnelheid van 25 Gb / s bereiken op één enkel kanaal. De opkomst van SFP28 biedt een nieuw pad voor datacenternetwerkupgrades - 10G-25G-100G netwerkupgradepad. In vergelijking met het vorige 10G-40G-100G-netwerkupgradepad, is 10G-25G-100G een meer kosteneffectieve oplossing die kan voldoen aan de groeiende vraag naar de netwerkbandbreedte van de volgende generatie datacenters,
QSFP + - poort
QSFP + - poort is ontwikkeld op basis van QSFP (vierkanaals kleine pluggable interface). Het heeft 4x10G kanalen en is geschikt voor 40G Ethernet. Met andere woorden, de QSFP + - poort komt overeen met 40 Gbps transmissie via vierkanaals SFP + - interfaces.
QSFP28-poort
QSFP28-poort is speciaal ontworpen voor 100G-toepassingen. Het heeft vier high-speed differentiële signaalkanalen, ondersteunt datatransmissiesnelheden van 25 Gbps tot 40 Gbps, en voldoet aan de vereisten van 100 Gbps (4x25 Gbps) Ethernet en 100 Gbps 4x Infiniband Enhanced Data Rate (EDR).
2. Volgens verschillende functies zijn de poorttypen van Ethernet-switches verdeeld
Net als de bovenstaande transmissiesnelheid, zijn de functie en toepassing ook belangrijke factoren die het type Ethernet-switchpoort beïnvloeden, omdat dezelfde poort verschillende functies en meerdere toepassingen kan hebben. Poorten in deze categorie zijn misschien complexer, maar een diepgaand begrip ervan kan u helpen om Ethernet-switches beter te kiezen.
Combo-poort
Combo-poort verwijst naar de twee Ethernet-poorten op het schakelpaneel, dwz elektrische poort (RJ45-poort) en optische poort (SFP-poort). Kortom, een combo-poort is eigenlijk een samengestelde poort, die twee verschillende fysieke poorten kan ondersteunen en dezelfde switch-fabric en hetzelfde poortnummer kan delen. Deze twee verschillende fysieke poorten kunnen echter niet tegelijkertijd worden gebruikt, wat betekent dat als u de SFP-poort gebruikt, de bijbehorende RJ45-poort automatisch wordt uitgeschakeld en vice versa.
Stack-poort
Stack-poort is een speciale functiepoort van Ethernet-switch, die voornamelijk wordt gebruikt voor stack-verbinding met Ethernet-switches van hetzelfde merk, model en softwareversie. Meerdere stapelschakelaars kunnen als één schakelaar worden beschouwd en gebruikers kunnen alle schakelaars in de stapel beheren via de hoofdschakelaar in de stapel. Tegelijkertijd is de poortcapaciteit na het stapelen de som van alle gestapelde switchpoorten. Bovendien kan de stack-poort een uplink-poort in een Ethernet-switch zijn of een poort die speciaal is bedoeld voor stacking.
Ethernet-voedingspoort
Ethernet-voedingspoort (POE-poort) kan gegevens en stroom tegelijkertijd verzenden via twisted pair. Momenteel kan de poort van de Ethernet-switch (POE-switch) volgens de IEEE 802.3af-standaard tot 15,4 W stroomvoorziening leveren; de poort van de Ethernet-switch (POE + - switch) volgens de IEEE 802.3at-standaard kan tot 30 W voeding leveren. Naarmate de afstand toeneemt, wordt het vermogen echter verzwakt, dus het minimale vermogen dat beschikbaar is op de voedingsapparatuur van de PoE-schakelaar is 12,9 W; het minimale beschikbare vermogen op de voedingsapparatuur van de PoE + - switch is 25,5 watt.
3. Volgens de verschillende netwerkarchitectuur zijn de Ethernet-switchpoorttypen onderverdeeld
De traditionele netwerkarchitectuur (drielaagse netwerkarchitectuur) omvat doorgaans de kernlaag, de convergentielaag en de toegangslaag. Dienovereenkomstig kunnen de poorten van Ethernet-switch ook op deze manier worden verdeeld.
Toegangspoort
De toegangspoort wordt voornamelijk gebruikt om desktopcomputers, laptops, printers en andere apparaten aan te sluiten, alleen de toegangslink. Over het algemeen kan de toegangspoort slechts tot één VLAN behoren (dat wil zeggen, de toegangspoort kan alleen lid zijn van dit specifieke VLAN) en verzendt alleen dataframes voor dit VLAN. Alle dataframes die niet als dit VLAN zijn geclassificeerd, worden verwijderd. Onder hen zal de interfacepoort alleen dataframes in eigen formaat verzenden en ontvangen en geen VLAN-tagging uitvoeren, dat wil zeggen dat dataframes geen VLAN-tags bevatten.
Trunk-poort
Relay-poort verwijst naar de verbindingspoort tussen schakelaars of tussen schakelaars en routers of tussen schakelaars en servers, die kan worden gebruikt om relaisverbindingen te verbinden. De relay-poort laat meerdere VLAN's door, en kan tegelijkertijd berichten van meerdere VLAN's ontvangen en verzenden. De relaispoort is de VLAN-aggregatiepoort die is aangesloten op andere switchpoorten, en de toegangspoort is de poort die de switch verbindt met de host in het VLAN.
Hybride poort
Hybride poort verwijst naar de verbindingspoort die wordt gebruikt om netwerkapparatuur en gebruikersapparatuur aan te sluiten, en de poort die wordt gebruikt om een hybride link aan te sluiten. VLAN-poorten (bijv. Gemengde VLAN-poorten) worden niet ondersteund, maar kunnen ook worden getagd. Net als de relay-poort, kan de hybride poort ook meerdere VLAN's doorlaten en berichten van meerdere VLAN's ontvangen en verzenden. Het verschil is echter dat met de hybride poort meerdere VLAN-berichten zonder labels kunnen worden verzonden, terwijl met de relay-poort alleen berichten van het standaard VLAN zonder labels kunnen worden verzonden. Hoewel er veel overeenkomsten zijn tussen de hybride poort en de relaispoort, heeft de hybride poort meer poortconfiguratiefuncties.

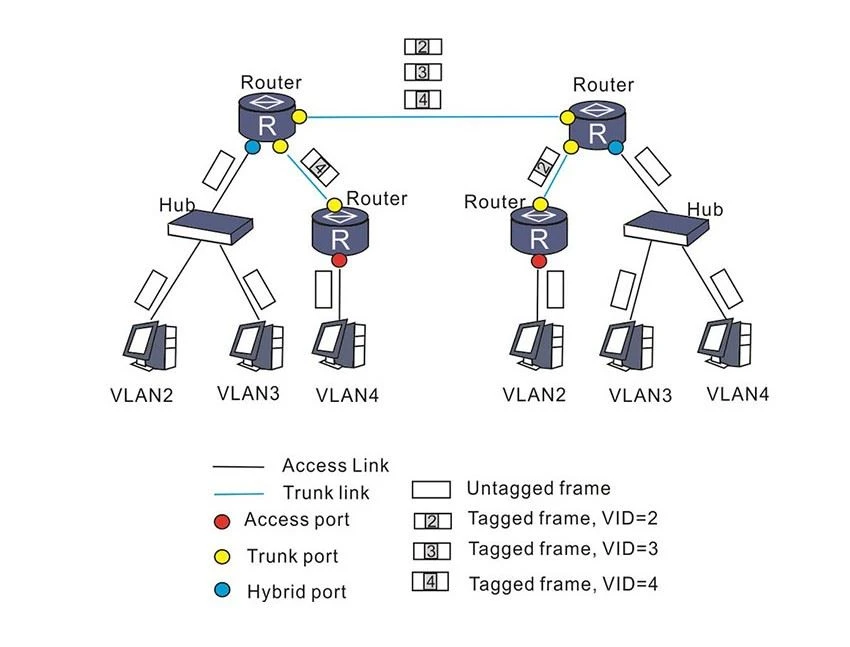

De onderstaande afbeelding laat zien hoe de toegangspoort, relaispoort en hybride poort worden toegepast in hetzelfde netwerksysteem.
Als u de verschillende soorten Ethernet-switchpoorten kunt onderscheiden, helpt dit u bij het kiezen van de Ethernet-switch die geschikter is voor uw eigen netwerk. De optische moduleproducten van HTF' zijn geschikt voor deze schakelaars.
