Optische module bestaat uit opto-elektronische apparaat, functioneel circuit en optische interface. Het opto-elektronische apparaat bestaat uit het verzenden en ontvangen van onderdelen.
Simpel gezegd, de functie van de optische module is om de elektrische signalen om te zetten in optische signalen aan het verzendende uiteinde, en vervolgens de optische signalen om te zetten in elektrische signalen aan het ontvangende uiteinde na transmissie via de glasvezel.
Synopsis
De optische module is een foto-elektronisch apparaat voor foto-elektrische en elektro-optische conversie. Het verzendende eind van de optische module zet het elektrosignaal in het optische signaal om, en het ontvangende eind zet het optische signaal in het elektrosignaal om. Optische modules worden ingedeeld op basis van het verpakkingsformulier, de gemeenschappelijke SFP, SFP+, SFF, gigabit Ethernet interface converter (GBIC) en ga zo maar door.
Structuur
Het emitterende deel is: nadat de invoer van een bepaalde bitsnelheid van elektrisch signaal wordt verwerkt door de interne driver chip, zendt de halfgeleiderlaser (LD) of lichtgevende diode (LED) het gemoduleerde optische signaal van de overeenkomstige snelheid uit. Het interne optische automatische bedieningscircuit zorgt ervoor dat het optische signaalvermogen stabiel blijft.
Het ontvangende deel is: de optische signaalingangenmodule van een bepaalde bitsnelheid wordt door de optische detectiedode omgezet in een elektrisch signaal en het elektrische signaal van de overeenkomstige bitsnelheid wordt na de voorversterker uitgevoerd.
Toepassing
D/T (Data Telecom): Datacommunicatie omvat voornamelijk computervideo, datacommunicatie en ga zo maar door. Telecom omvat voornamelijk draadloze spraakcommunicatie en ga zo maar door.
Deze producten worden meestal gebruikt in het backbone netwerk van glasvezelnetwerken.
Pon:Passief optisch netwerk. PON: Passief optisch netwerk. Dit soort producten wordt voornamelijk gebruikt in het toegangsnetwerk van glasvezelnetwerksysteem. Naast het verzenden van glasvezelsignalen kan het Triplex-product ook analoge signalen uitzenden.

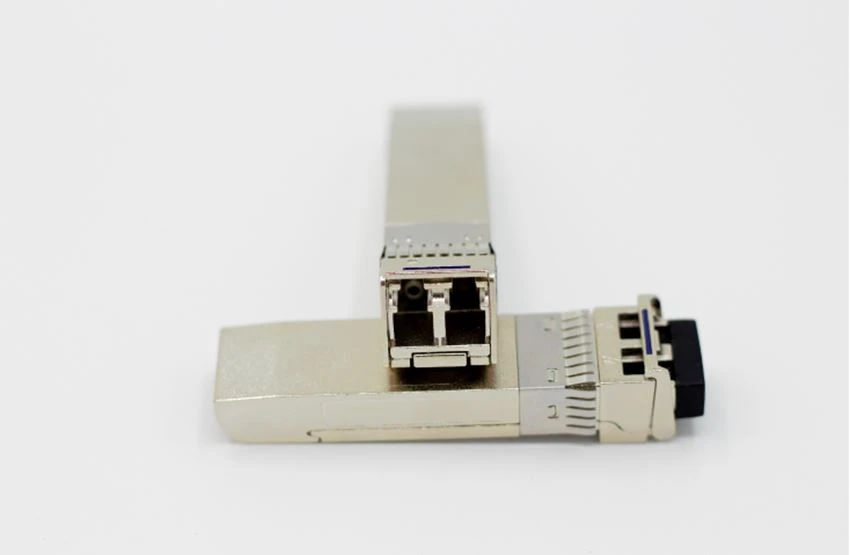

Optische modules zijn voornamelijk onderverdeeld in:GBIC, SFP, SFP+, XFP, SFF, GVB, etc. Optische interface types omvatten SC en LC, enz. Maar nu veel gebruikt is SFP, SFP +, XFP, maar niet GBIC. De reden is dat GBIC is omvangrijk en gemakkelijk af te breken. De SFP, die tegenwoordig veel wordt gebruikt, is klein en goedkoop.
Type:Single mode optische module geschikt voor lange afstand transmissie; Multimode optische module is geschikt voor korte afstand transmissie.
Role:Optische module wordt gebruikt als een drager voor transmissie tussen schakelaar en apparatuur, die efficiënter en veiliger dan transceiver is.
