Intermodale verspreiding

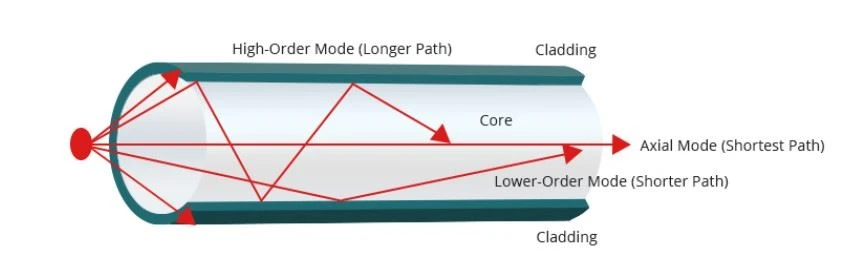

Intermodale dispersie is een signaalvervormingsmechanisme dat optreedt in multimode-vezels en andere golfgeleiders. In een multimode-vezel worden de lichtstralen die de vezel binnenkomen onder verschillende invalshoeken allemaal gedefinieerd met een pad of een modus. Omdat het transmissiepad van elke modus anders is, is de transmissiesnelheid (dwz groepssnelheid) ook verschillend, dus de signaaloverdracht tussen de modi heeft een tijdsverschil om de glasvezelterminal te bereiken. Over het algemeen zullen sommige lichtstralen direct door de kern gaan (axiale modus), terwijl andere lichtstralen heen en weer worden gereflecteerd tussen de bekleding / kerngrens en zich voortplanten langs de zigzaggolfgeleider, wat de stapbreking is die in de afbeelding wordt getoond. hieronder. De snelheid van multimode-glasvezel wordt weergegeven. Feit is dat zodra het licht wordt gebroken, intermodale dispersie / modale dispersie onmiddellijk optreedt.
Onder hen is de inter-mode-dispersie positief gecorreleerd met het transmissiepad, dat wil zeggen de inter-mode-dispersie veroorzaakt door de hoge-orde-modus (het licht komt onder een grotere hoek binnen is langer) dan de lage-orde-modus (de licht komt de kortere hoek binnen op een kortere afstand)
Multimode-glasvezel biedt plaats aan maximaal 17 lichtvoortplantingsmodi tegelijk, en de intermodale dispersie is veel hoger dan single-mode-glasvezel. Dit komt doordat de single-mode-vezel een enkele voortplantingsmodus heeft, dat wil zeggen dat het licht zich voortplant langs de kern (axiale modus) zonder te worden gereflecteerd naar de cladding-grens, zodat er geen inter-mode-dispersie optreedt.
Als u echter multimode-glasvezel met graduele index gebruikt, is de situatie anders. Hoewel het licht zich ook in verschillende modi voortplant, door de ongelijke brekingsindex van de kern, is het pad van het licht niet langer een rechte lijn maar een curve en verandert ook de voortplantingssnelheid van het licht. Daarom kan de intermodus aanzienlijk worden verminderd door een geschikte brekingsindexdispersie te kiezen.
Chromatische dispersie
Chromatische dispersie verwijst naar het lichtpulsverbredende fenomeen dat wordt veroorzaakt door de verschillende groepssnelheden van verschillende golflengtecomponenten in de optische vezel, inclusief materiaaldispersie en golfgeleiderdispersie.
Materiaaldispersie wordt veroorzaakt door de afhankelijkheid van de brekingsindex van de golflengte van het kernmateriaal, terwijl golfgeleiderdispersie de afhankelijkheid is van de modale voortplantingsconstante van de vezelparameters (kernradius, kern en cladding brekingsindexverschil) en signaalgolflengte. Veroorzaakt door seks. Bij bepaalde frequenties kunnen materiaaldispersie en golfgeleiderdispersie elkaar opheffen, wat resulteert in een golflengte die chromatische dispersie bijna nul heeft.
