Het 400GBASE Quad Small Form-Factor Pluggable Double Density (QSFP-DD)-portfolio biedt klanten een breed scala aan transceivermodules met superhoge dichtheid en de flexibiliteit van 400 Gigabit Ethernet-connectiviteitsopties voor datacenters, krachtige computernetwerken, enterprise core en distributielagen en toepassingen van serviceproviders. De QSFP-DD-modules zijn onze nieuwe generatie 400G-transceivermodules op basis van een QSFP-DD-vormfactor.
QSFP-DD (Quad Small Form Factor Pluggable-Double Density) vierkanaals klein pluggable pakket met dubbele dichtheid is een high-speed pluggable modulepakket gedefinieerd door de QSFP-DD MSA-groep. Het is de eerste keuze voor het 400G optische modulepakket. Het centrum kan de cloudcapaciteit indien nodig effectief laten groeien en uitbreiden.
Functies
Het is voorwaarts en achterwaarts compatibel met QSFP, compatibel met bestaande QSFP28 optische modules enAOC/DAC, enzovoort.
Door gebruik te maken van 8-kanaals elektrische interfaces, is elke kanaalsnelheid tot 25Gb/s (NRZ-modulatie) of 50Gb/s (PAM4-modulatie), wat aggregatieoplossingen tot 200Gb/s of 400Gb/s oplevert. QSFP-DD kan tot 14,4 Tb/s totale bandbreedte bereiken in een enkele switch-sleuf.
Met behulp van SMT-connectoren (Surface-Mount Technology) en 1xN-kooien, kan optimalisatie van het kooiontwerp en optimalisatie van de modulebehuizing een warmtecapaciteit van ten minste 12 watt per module bereiken.
Transmissiemedia omvatten:passieve koperen kabels (DAC), multimode vezel (MMF) en single-mode vezel (SMF).
Bandbreedte
De bandbreedte van QSFP-DD is tot tien keer die van QSFP+ of vier keer die van QSFP28.
QSFP heeft vier elektrische kanalen, elk met een snelheid van 10Gb/s (QSFP+) of25Gb/s (QSFP28), en aggregatie biedt oplossingen van 40 Gb/s of 100 Gb/s.
De elektrische interface van het QSFP-DD pluggable pakket gebruikt 8 kanalen en elk kanaal heeft een snelheid tot 25Gb/s (NRZ-modulatie) of 50Gb/s (PAM4-modulatie). De aggregatie levert oplossingen tot 200Gb/s of 400Gb/s.
Compatibiliteit
QSFP-DD is achterwaarts compatibel met:QSFP+/QSFP28.
Systemen die zijn ontworpen met QSFP-DD-modules zijn achterwaarts compatibel en ondersteunen bestaande QSFP+/QSFP28-modules, waardoor flexibiliteit wordt geboden aan eindgebruikers en systeemontwerpers.
Poortdichtheid
De poortdichtheid van QSFP-DD- en QSFP+/QSFP28-systemen is hetzelfde.
Maar omdat elke QSFP-DD-poort 8 kanalen kan accommoderen in plaats van 4 kanalen, verdubbelt QSFP-DD het aantal ASIC-poorten voor bestaande interfaces (zoals CAUI-4) die het ondersteunt.
De mechanische interface van QSFP-DD op het moederbord is iets dieper dan QSFP+/QSFP28 om plaats te bieden aan een extra rij contacten.

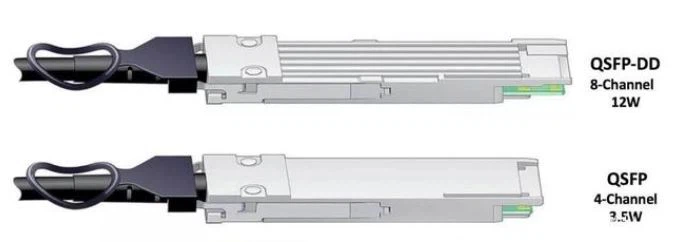

Vergeleken met QSFP+/QSFP28, vergroot QSFP-DD de lengte slechts met een kleine hoeveelheid en vergroot het de bandbreedte tot 10 keer/4 keer van de laatste, terwijl dezelfde poortdichtheid wordt gegarandeerd. Het is ook achterwaarts compatibel, wat betekent dat klanten QSFP direct overslaan. Het maakt niet uit of het QSFP-DD-systeem wordt ingezet, dat scheelt een hoop apparatuurkosten.
Vergelijking van QSFP-DD en OSFP
OSFP (Octal Small From Factor Pluggable) is een nieuw pluggable pakket met 8 snelle elektrische kanalen en zal in eerste instantie 400Gb/s (8x50G) ondersteunen.
Maat
Het volume van OSFP (Octal Small From Factor Pluggable) is meer dan het dubbele van dat van QSFP-DD.
Compatibiliteit
OSFP en QSFP-DD zijn achterwaarts compatibel met:QSFP+/QSFP28, maar hiervoor is een extra OSFP naar QSFP-adapter vereist.
Bandbreedte
QSFP-DD kan momenteel slechts tot 400Gb/s ondersteunen, maar OSFP kan tot 800Gb/s ondersteunen.
QSFP-DD wordt voornamelijk gebruikt voor het 400G-netwerk dat op het punt staat op grote schaal te worden ingezet (en de te veel gebruikte 200G van 100G naar 400G), terwijl OSFP waarschijnlijker is voorbereid op het toekomstige 800G-netwerk. Daarom is QSFP-DD, in combinatie met de huidige situatie, meer geschikt als 400G optisch modulepakket.
